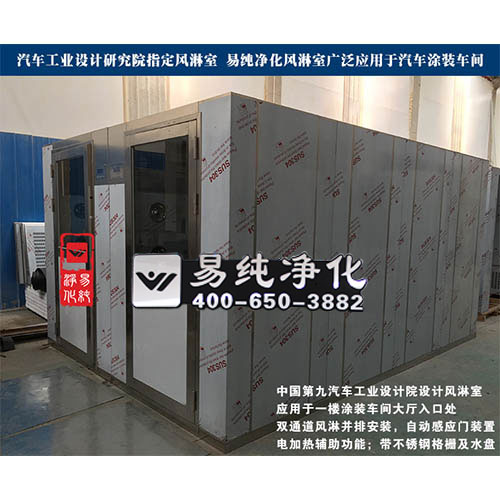

中國第九汽車工業設計院設計風淋室要求說明：
 1、雙吹吹風，采用冷軋鋼板或不銹鋼制作而成；

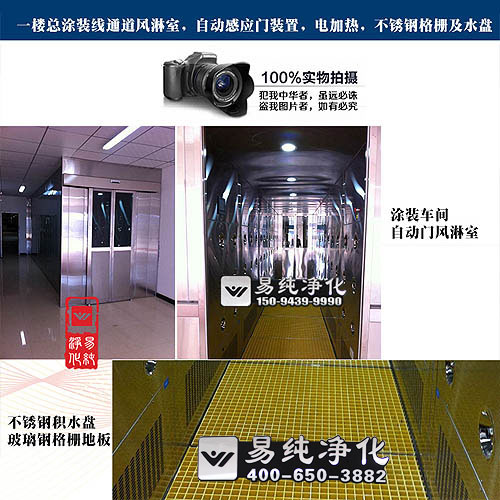

 2、地板采用格柵處理，底部為不銹鋼接水盤，含進水口和出水口；
 3、風淋室進門為手動開門自動關門或全自動感應開關門；
 4、風淋室為單向通道進，旁邊設置下班通道門；
 5、風淋室可設置成恒溫自動電加熱風淋室，滿足北方用戶需求；
 6、可帶門禁刷卡管理系統，便于車間人員進出管理；
 7、涂裝線分為一樓大門風淋和二樓潔凈區風淋室，尺寸根據設計院要求定做；




車間大門和潔凈區風淋室控制要求
 1) 從非潔凈區進入
 外門打開，內門自動閉鎖，如果人員或貨物進入風淋室，同時進到風淋中心，經過紅外探頭風機將自動工作一定時間，此時內外門均閉鎖風機停止工作后，蜂鳴響一聲內門即可打開，人員或貨物出風淋室，內門關閉，整個過程結束。
 2) 從潔凈區退出
內門打開，外門自動閉鎖，人員或貨物進入風淋室，內門關閉，人員或貨物經過紅外探頭則蜂鳴響一聲外門即可打開，人員或貨物出風淋室，外門關閉，整個過程結束。

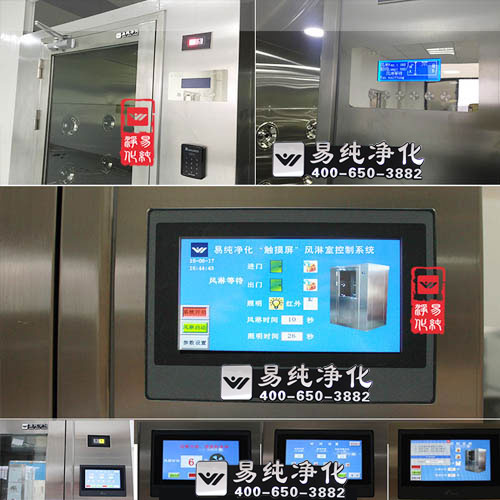

 3) 風淋室風機必須具有時間自動調節功能。
 4) 風淋室自動保護功能
當風淋室中有一扇門或門機有故障無法閉合時，系統在經過一定時間后自動退出聯鎖功能，二門關閉后系統自動恢復聯鎖功能

汽車涂裝線汽車吹灰系統工作原理
 由凈化配套低噪音離心風機，將風淋室內的空氣經預過濾器吸入后壓入靜壓室，在靜壓室內再經高效過濾器壓出，經過二級過濾后，將潔凈的空氣從箱體左右側及頂側的噴口高速?lài)姵?，將汽?chē)表面的塵埃吹落，連同空氣一起再被風機吸入預過濾器，空氣中的塵埃將會(huì )被初、高效過濾器吸收?？諝鈩t經高效過濾器后再從噴口吹出，如此循環，以達到風淋除塵的目的。




1.1功能要求
 ——吹灰系統具有自動吹凈功能，當車身進入吹凈區時自動對車身進行吹凈操作。
 ——吹灰系統要形成相對密閉的空間，兩端通過空氣風幕隔斷，并且吹灰系統的長度要大于車身雪橇長度。
 ——吹灰系統內部空氣循環利用，并且有過濾功能。
 ——吹灰系統的設計要方便日常清理，維護。
 ——內部吹嘴方向能夠調節。
 ——風壓風速應在20m/s以上。
 1.2 設計附加條件
 ——施工完成后不影響其它周邊設備的檢修。
 ——吹灰系統設計和施工的安裝、用氣對面漆機器人噴涂無影響。
 ——施工完成后不改變其它周邊設備的物流方式及控制方式
 1.3 工位的人體工程學
 1.3.1 噪音
 ——允許設備產生的最大噪音級別：85分貝 在1000HZ下。
 1.3.2 安全
 ——裝置對于操作工、車身不應有攻擊性。
 ——對于人員和產品危險的區域應采取保護措施。
